Technische Zeichnung DIN 199


Eine Technische Zeichnung ist ein grafisches Dokument, das zum Teil auch in schriftlicher Form die für die Herstellung eines Einzelteils,

der Montage einer Baugruppe oder eines kompletten Produktes erforderlichen Informationen enthält.

Faire Preise  Individuelle Lösungen  Exzellentes Fachwissen  Weltweite Kunden  Pünktliche Zustellung  Jederzeit erreichbar

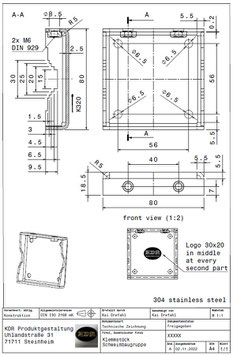

Technische Zeichnung - Einzelteil Format A4

Gerne erstellen wir für Sie von Ihrem Einzelteil eine fertigungsgerechte technische Zeichnung nach DIN 199. Das Blattformat A4 eignet sich perfekt für kleine und einfache Einzelteile, die sehr wenige Ansichten und Informationen für die Herstellung benötigen. Mit dieser Zeichnung können Sie problemlos alle benötigten Informationen Ihres Einzelteils einem Hersteller zur Verfügung stellen und dort effizient fertigen lassen. Technische Zeichnungen sind wichtige und verbindliche Dokumente für Angebote, Bestellungen, Qualitätskontrollen oder Patente.



Was benötigen Sie:

  • 3D-Modell Ihres Einzelteils oder Baugruppe als STP-Datei (Falls nicht vorhanden, kein Problem wir erstellen das für Sie)
  • Alle erforderlichen Angaben / Informationen zum Einzelteil z. B. Verwendung, Bezeichnung, Material, besondere Merkmale, Passungen, Toleranzen, Oberfläche...



Variante Standard:

  • Einfache bis standardmäßige Zeichnung für eine normale Herstellung mit Allgemeintoleranzen DIN ISO 2768-mK



Variante Premium:

  • Aufwendige Zeichnung für eine präzise Herstellung mit Passungen, Form- und Lagetoleranzen, Härteangaben und die Oberflächenbeschaffenheit Ra in μm



Was erhalten Sie von uns:

  • Eine vollständige und fertigungsgerechte technische Zeichnung im Format A4 als DWG-Datei und PDF, je nach Aufwand in der Variante Standard oder Premium. Die Dateien werden nach der Fertigstellung zeitnah an Ihre angegebene E-Mail-Adresse als Anhang zugesendet.



Diese Zeichnung beinhaltet alle fertigungsrelevanten Ansichten: Vorderansicht, Seitenansicht, Rückansicht, Draufsicht, Untersicht, Details, Ausbrüche oder Schnitte sowie die erforderlichen und unmissverständlichen Angaben für eine exakte Herstellung Ihres Einzelteils.



Bitte kontaktieren Sie uns vor der Bestellung, damit wir anschließend die beste Lösung für Sie umsetzen können. Vielen Dank.



99,90 €

  • verfügbar

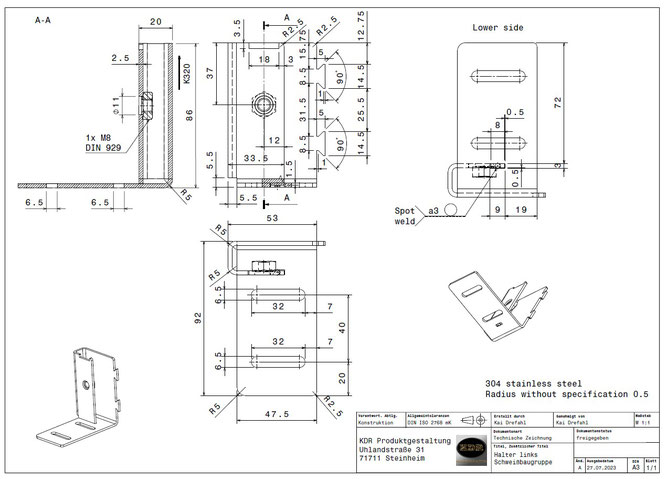

Technische Zeichnung - Einzelteil Format A3

Gerne erstellen wir für Sie von Ihrem Einzelteil eine fertigungsgerechte technische Zeichnung nach DIN 199. Das Blattformat A3 eignet sich perfekt für normale Einzelteile, die nicht viele Ansichten und Informationen für die Herstellung benötigen. Mit dieser Zeichnung können Sie problemlos alle benötigten Informationen Ihres Einzelteils einem Hersteller zur Verfügung stellen und dort effizient fertigen lassen. Technische Zeichnungen sind wichtige und verbindliche Dokumente für Angebote, Bestellungen, Qualitätskontrollen oder Patente.



Was benötigen Sie:

  • 3D-Modell Ihres Einzelteils oder Baugruppe als STP-Datei (Falls nicht vorhanden, kein Problem wir erstellen das für Sie)
  • Alle erforderlichen Angaben / Informationen zum Einzelteil z. B. Verwendung, Bezeichnung, Material, besondere Merkmale, Passungen, Toleranzen, Oberfläche...



Variante Standard:

  • Einfache bis standardmäßige Zeichnung für eine normale Herstellung mit Allgemeintoleranzen DIN ISO 2768-mK



Variante Premium:

  • Aufwendige Zeichnung für eine präzise Herstellung mit Passungen, Form- und Lagetoleranzen, Härteangaben und die Oberflächenbeschaffenheit Ra in μm



Was erhalten Sie von uns:

  • Eine vollständige und fertigungsgerechte technische Zeichnung im Format A3 als DWG-Datei und PDF, je nach Aufwand in der Variante Standard oder Premium. Die Dateien werden nach der Fertigstellung zeitnah an Ihre angegebene E-Mail-Adresse als Anhang zugesendet.



Diese Zeichnung beinhaltet alle fertigungsrelevanten Ansichten: Vorderansicht, Seitenansicht, Rückansicht, Draufsicht, Untersicht, Details, Ausbrüche oder Schnitte sowie die erforderlichen und unmissverständlichen Angaben für eine exakte Herstellung Ihres Einzelteils.



Bitte kontaktieren Sie uns vor der Bestellung, damit wir anschließend die beste Lösung für Sie umsetzen können. Vielen Dank.



149,90 €

  • verfügbar

Technische Zeichnung - Einzelteil Format A2

Gerne erstellen wir für Sie von Ihrem Einzelteil eine fertigungsgerechte technische Zeichnung nach DIN 199. Das Blattformat A2 eignet sich perfekt für größere Einzelteile, die viele Ansichten und Informationen für die Herstellung benötigen. Mit dieser Zeichnung können Sie problemlos alle benötigten Informationen Ihres Einzelteils einem Hersteller zur Verfügung stellen und dort effizient fertigen lassen. Technische Zeichnungen sind wichtige und verbindliche Dokumente für Angebote, Bestellungen, Qualitätskontrollen oder Patente.



Was benötigen Sie:

  • 3D-Modell Ihres Einzelteils oder Baugruppe als STP-Datei (Falls nicht vorhanden, kein Problem wir erstellen das für Sie)
  • Alle erforderlichen Angaben / Informationen zum Einzelteil z. B. Verwendung, Bezeichnung, Material, besondere Merkmale, Passungen, Toleranzen, Oberfläche...



Variante Standard:

  • Einfache bis standardmäßige Zeichnung für eine normale Herstellung mit Allgemeintoleranzen DIN ISO 2768-mK



Variante Premium:

  • Aufwendige Zeichnung für eine präzise Herstellung mit Passungen, Form- und Lagetoleranzen, Härteangaben und die Oberflächenbeschaffenheit Ra in μm



Was erhalten Sie von uns:

  • Eine vollständige und fertigungsgerechte technische Zeichnung im Format A2 als DWG-Datei und PDF, je nach Aufwand in der Variante Standard oder Premium. Die Dateien werden nach der Fertigstellung zeitnah an Ihre angegebene E-Mail-Adresse als Anhang zugesendet.



Diese Zeichnung beinhaltet alle fertigungsrelevanten Ansichten: Vorderansicht, Seitenansicht, Rückansicht, Draufsicht, Untersicht, Details, Ausbrüche oder Schnitte sowie die erforderlichen und unmissverständlichen Angaben für eine exakte Herstellung Ihres Einzelteils.



Bitte kontaktieren Sie uns vor der Bestellung, damit wir anschließend die beste Lösung für Sie umsetzen können. Vielen Dank.



199,90 €

  • verfügbar

Zusammenbauzeichnung - Baugruppe Format A3

Gerne erstellen wir für Sie von Ihrer Baugruppe eine montagegerechte Zusammenbauzeichnung nach DIN 199 inklusiver Stückliste. Das Blattformat A3 eignet sich perfekt für kleine Baugruppen bis 10 verschiedene Einzelteile, die wenige Ansichten und Informationen für die Montage benötigen. Mit dieser Zeichnung können Sie problemlos alle benötigten Informationen Ihrer Baugruppe einem Hersteller zur Verfügung stellen und dort effizient herstellen lassen. Technische Zeichnungen sind wichtige und verbindliche Dokumente für Angebote, Bestellungen, Qualitätskontrollen oder Patente.



Was benötigen Sie:

  • 3D-Modell Ihrer Baugruppe oder Produkt als STP-Datei (Falls nicht vorhanden, kein Problem wir erstellen das für Sie)
  • Alle erforderlichen Angaben / Informationen zur Baugruppe z. B. Verwendung, Bezeichnung, Einzelteile, Normteile, Kaufteile, besondere Merkmale, Passungen, Toleranzen, Schweißnaht...



Variante Standard:

  • Einfache bis standardmäßige Zeichnung für eine einfache bis normale Herstellung mit Allgemeintoleranzen DIN ISO 2768-mK



Variante Premium:

  • Aufwendige Zeichnung für eine präzise Herstellung mit Passungen, Form- und Lagetoleranzen oder Schweißkonstruktion DIN ISO 13920-BF



Was erhalten Sie von uns:

  • Eine vollständige und montagegerechte Zusammenbauzeichnung im Format A3 inkl. Stückliste als DWG-Datei und PDF, je nach Aufwand in der Variante Standard oder Premium. Die Dateien werden nach der Fertigstellung zeitnah an Ihre angegebene E-Mail-Adresse als Anhang zugesendet.



Diese Zeichnung beinhaltet alle montagerelevanten Ansichten: ISO-Ansicht, Vorderansicht, Seitenansicht, Rückansicht, Draufsicht, Untersicht, Details, Ausbrüche oder Schnitte sowie die erforderlichen und unmissverständlichen Angaben für ein optimales Fügen Ihrer Baugruppe.



Bitte kontaktieren Sie uns vor der Bestellung, damit wir anschließend die beste Lösung für Sie umsetzen können. Vielen Dank.



149,90 €

  • verfügbar

Zusammenbauzeichnung - Baugruppe Format A2

Gerne erstellen wir für Sie von Ihrer Baugruppe eine montagegerechte Zusammenbauzeichnung nach DIN 199 inklusiver Stückliste. Das Blattformat A2 eignet sich perfekt für normale Baugruppen bis 20 verschiedene Einzelteile, die nicht viele Ansichten und Informationen für die Montage benötigen. Mit dieser Zeichnung können Sie problemlos alle benötigten Informationen Ihrer Baugruppe einem Hersteller zur Verfügung stellen und dort effizient herstellen lassen. Technische Zeichnungen sind wichtige und verbindliche Dokumente für Angebote, Bestellungen, Qualitätskontrollen oder Patente.



Was benötigen Sie:

  • 3D-Modell Ihrer Baugruppe oder Produkt als STP-Datei (Falls nicht vorhanden, kein Problem wir erstellen das für Sie)
  • Alle erforderlichen Angaben / Informationen zur Baugruppe z. B. Verwendung, Bezeichnung, Einzelteile, Normteile, Kaufteile, besondere Merkmale, Passungen, Toleranzen, Schweißnaht...



Variante Standard:

  • Einfache bis standardmäßige Zeichnung für eine einfache bis normale Herstellung mit Allgemeintoleranzen DIN ISO 2768-mK



Variante Premium:

  • Aufwendige Zeichnung für eine präzise Herstellung mit Passungen, Form- und Lagetoleranzen oder Schweißkonstruktion DIN ISO 13920-BF



Was erhalten Sie von uns:

  • Eine vollständige und montagegerechte Zusammenbauzeichnung im Format A2 inkl. Stückliste als DWG-Datei und PDF, je nach Aufwand in der Variante Standard oder Premium. Die Dateien werden nach der Fertigstellung zeitnah an Ihre angegebene E-Mail-Adresse als Anhang zugesendet.



Diese Zeichnung beinhaltet alle montagerelevanten Ansichten: ISO-Ansicht, Vorderansicht, Seitenansicht, Rückansicht, Draufsicht, Untersicht, Details, Ausbrüche oder Schnitte sowie die erforderlichen und unmissverständlichen Angaben für ein optimales Fügen Ihrer Baugruppe.



Bitte kontaktieren Sie uns vor der Bestellung, damit wir anschließend die beste Lösung für Sie umsetzen können. Vielen Dank.



199,90 €

  • verfügbar

Zusammenbauzeichnung - Baugruppe Format A1

Gerne erstellen wir für Sie von Ihrer Baugruppe eine montagegerechte Zusammenbauzeichnung nach DIN 199 inklusiver Stückliste. Das Blattformat A1 eignet sich perfekt für größere Baugruppen bis 30 verschiedene Einzelteile, die viele Ansichten und Informationen für die Montage benötigen. Mit dieser Zeichnung können Sie problemlos alle benötigten Informationen Ihrer Baugruppe einem Hersteller zur Verfügung stellen und dort effizient herstellen lassen. Technische Zeichnungen sind wichtige und verbindliche Dokumente für Angebote, Bestellungen, Qualitätskontrollen oder Patente.



Was benötigen Sie:

  • 3D-Modell Ihrer Baugruppe oder Produkt als STP-Datei (Falls nicht vorhanden, kein Problem wir erstellen das für Sie)
  • Alle erforderlichen Angaben / Informationen zur Baugruppe z. B. Verwendung, Bezeichnung, Einzelteile, Normteile, Kaufteile, besondere Merkmale, Passungen, Toleranzen, Schweißnaht...



Variante Standard:

  • Einfache bis standardmäßige Zeichnung für eine einfache bis normale Herstellung mit Allgemeintoleranzen DIN ISO 2768-mK



Variante Premium:

  • Aufwendige Zeichnung für eine präzise Herstellung mit Passungen, Form- und Lagetoleranzen oder Schweißkonstruktion DIN ISO 13920-BF



Was erhalten Sie von uns:

  • Eine vollständige und montagegerechte Zusammenbauzeichnung im Format A1 inkl. Stückliste als DWG-Datei und PDF, je nach Aufwand in der Variante Standard oder Premium. Die Dateien werden nach der Fertigstellung zeitnah an Ihre angegebene E-Mail-Adresse als Anhang zugesendet.



Diese Zeichnung beinhaltet alle montagerelevanten Ansichten: ISO-Ansicht, Vorderansicht, Seitenansicht, Rückansicht, Draufsicht, Untersicht, Details, Ausbrüche oder Schnitte sowie die erforderlichen und unmissverständlichen Angaben für ein optimales Fügen Ihrer Baugruppe.



Bitte kontaktieren Sie uns vor der Bestellung, damit wir anschließend die beste Lösung für Sie umsetzen können. Vielen Dank.



249,90 €

  • verfügbar
